前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变速器为机械化全流程式变速器，其形成如图是随时。I号喷真空泵变速器重点由安装带动件、飞球、变速压簧、传动装置部门和操作部门等形成。I号喷真空泵变速器的安装带动件为享有60°。锥面的安装带动盘。在安装带动盘的后侧有八个沿径向的半环形凹坑。安装带动盘压紧在安装带动轴套上而和并成集成，然后呢根据半圆键和卡紧螺母使其和喷真空泵的轴承轴相联。

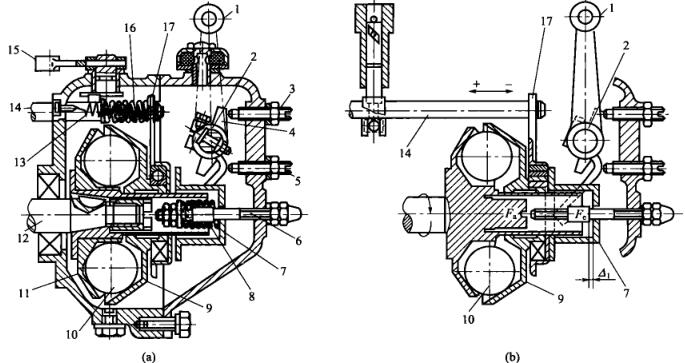

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个直经为25.4mm的飞球放至win7驱动安装程序盘的凹槽体内，随win7驱动安装程序盘一同选转。飞球其他侧为与轴网成45°锥面的扭力盘，扭力盘滑套在win7驱动安装程序轴套上。工作的时飞球的离脑力力效用在扭力盘上，其径向分力Fa.将使扭力盘沿径向拖动。套在扭力盘.上的拖动轴承套和链链传动板也跟着活动。链链传动板右上方套在提供的油连接杆上，故此提供的油连接杆也跟着活动，为了转变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
